Najważniejsze dane / Funkcje specjalne:

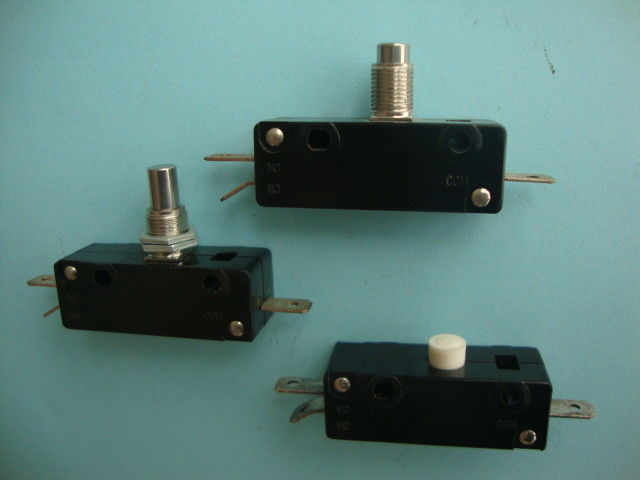

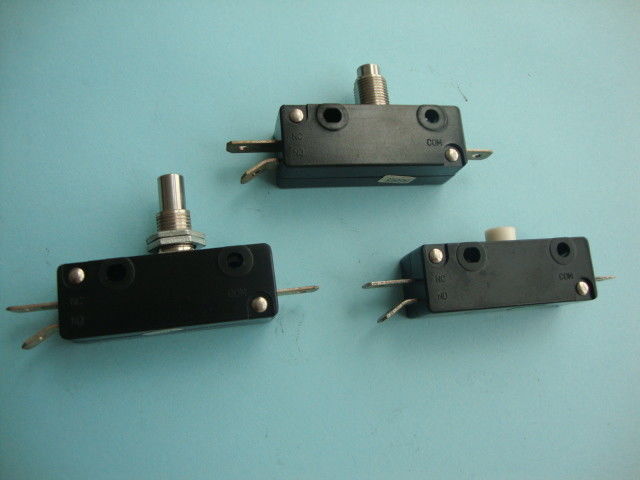

• Numer modelu: seria SFC-HY67
• Odporność na napięcie: 1500 V AC, 1 minuta
• Temperatura pracy: 85 ° C
• Żywotność robocza: ponad 50000 cykli
• Mechanizm sprężynowy o długiej żywotności.
• Ocena kontaktu:
  • UL, cUL-18A 125 V AC, 15 A 250 V AC
  • 15A 277V AC, 2HP, 125 lub 277V
  • 18 (12) TUV 250V AC
• Zmień wymiary skorupy: 12 mm Aby prawidłowo zainstalować te rozruchy, wykonaj następujące pięć kolejnych kroków. Niezwykle ważne jest, aby liczba gwintów na tulei przełącznika / potencjometru odsłoniętych powyżej powierzchni czołowej panelu mieściła się w zaleceniu. Nieprzestrzeganie tych maksymalnych wartości może spowodować uszkodzenie mechanizmu rozruchowego.

KROK 1. Zdejmij przednią nakrętkę montażową z tulei przełącznika.

KROK 2. Wkręcić tuleję poprzez panel.

KROK 3. Ustaw nakrętkę zabezpieczającą, aby umożliwić określoną liczbę nitek wystającą poza przednią część panelu.

KROK 4. W razie potrzeby zainstaluj odpowiedni adapter tulei.

KROK 5. Zamontować rozruch przełącznika w miejscu przedniej nakrętki montażowej.

ZALECANE NARZĘDZIA INSTALACYJNE:

Sześciokątny klucz sześciokątny.

Spin Tite.

Klucz nastawny (bez ząbkowanych szczęk).

Aby ustawić moment obrotowy, skonsultuj się z fabryką.
